방송통신기사 1차 필기



(기출문제 분석)

다음 중 디지털 신호의 타이밍이 이상적인

위치에서 순간 변하여 원치 않는 신호의

위상으로 변이되는 것을 무엇이라 하는가?

① 다중화기

② 슬립(Slip)

③ 지터(Jitter)

④ 에러(Error)



(이론)

1) 지터(Jitter):

디지털 신호의 타이밍이 순간적으로 변하여

원치 않는 신호의 위상으로 변이되는 현상



2) 슬립(Slip):

디지털 신호의 일부가 누락되는 현상



3) 에러(Error):

디지털 신호의 일부가 잘못 전송되는 현상



4) 다중화기:

여러 개의 신호를 하나의 신호로 결합하는 장치



기출 정답 : ③ 지터(Jitter)



출제 예상 :

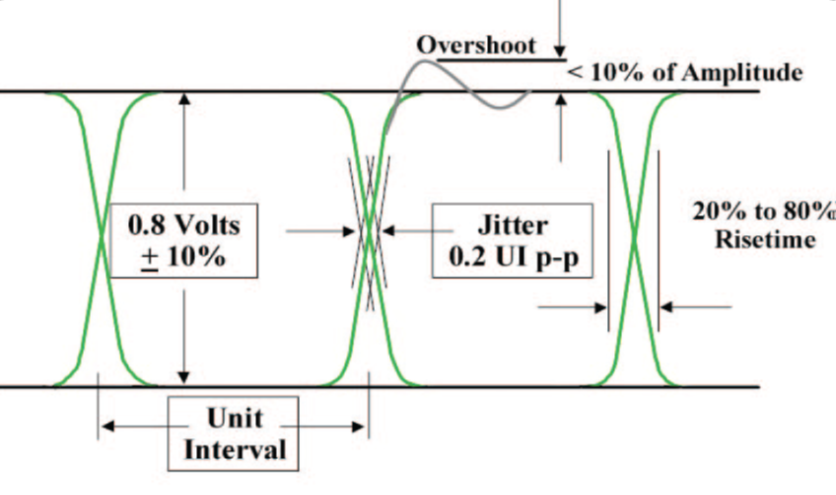

800mV = +/- 10%







출제 예상 이론 :

UI는 클럭 주파수의 역수로 나타낸다.



이제 UHD 신호 측정의 기준도

알아야 합니다.



HD-SDI (UI=673ps)

1 UI (Unit Interval) 673 ps

Timing Jitter 제한조건 1 UI = 673ps

Alignment Jitter 제한조건 0.2 UI = 134 ps



12G-SDI (UI=84ps)

1 UI (Unit Interval) 84 ps

Timing Jitter 제한조건 8 UI = 672ps

Alignment Jitter 제한조건 0.3 UI = 25ps
